Kılavuz

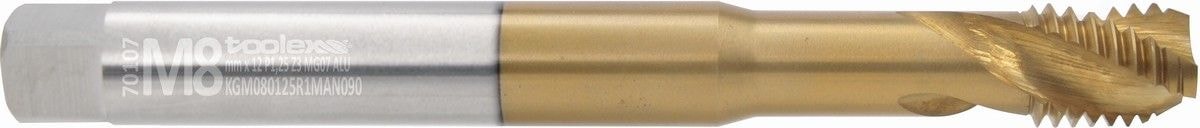

Karbür Kılavuz - Alu
- Çap aralığı
- M4–M12
- Ölçü seçeneği
- 6 ölçü
- Ağız sayısı (Z)
- 3
- Kaplama
- nACo Multilayer
- Helis açısı
- 30°
- Karbür kalitesi
- NG-07
Görseller
Ürün görselleri
Büyütmek için tıklayın
Kod anahtarı
Teknik özellikler
Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.
Tip
Kılavuz
Kalite
NG-07
Referans çap
Ø 10 mm
Helis açısı
30°
Tezgah
Makine kılavuzu
Kaplama
nACo Multilayer
Toplam boy
100 mm
Ölçüler
Ölçü tablosu

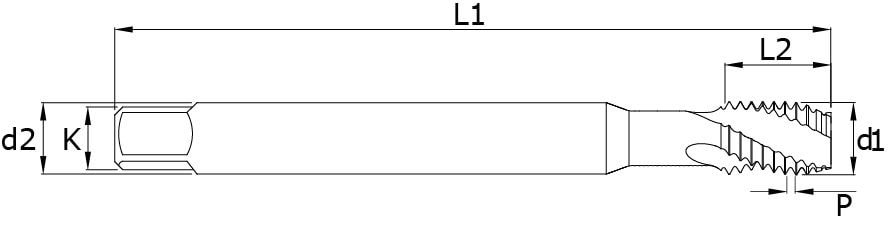

Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.
Teklife eklenecek kod
6 ölçü
Excel indir| Teklif | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| M4 | 0.7 | 63 | 7 | 4.5 | 3.4 | 3 | KGM040070R1MAB063 | KGM040070R1MAN063 | |
| M5 | 0.8 | 70 | 9 | 6 | 4.9 | 3 | KGM050080R1MAB070 | KGM050080R1MAN070 | |
| M6 | 1 | 80 | 10 | 6 | 4.9 | 3 | KGM060100R1MAB080 | KGM060100R1MAN080 | |
| M8 | 1.25 | 90 | 12 | 8 | 6.2 | 3 | KGM080125R1MAB090 | KGM080125R1MAN090 | |
| M10 | 1.5 | 100 | 14 | 10 | 8 | 3 | KGM100150R1MAB100 | KGM100150R1MAN100 | |
| M12 | 1.75 | 110 | 16 | 12 | 9 | 3 | KGM120175R1MAB110 | KGM120175R1MAN110 |
