Karbür Matkap - Uzun

3D model

Çap aralığı: Ø 2–20 mm
Ölçü seçeneği: 33 ölçü
Ağız sayısı (Z): 2
Kaplama: nACo Multilayer
Helis açısı: 30°
Norm: DIN 338

Paylaş

Görseller

Ürün görselleri

Büyütmek için tıklayın

Kod anahtarı

Teknik özellikler

Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.

Tip
Matkap
Kalite
MG-10
Referans çap
Ø 10 mm
Norm
DIN 338
Ağız sayısı
2 ağız
Sap tipi
DIN 6535 HA
Kesme boyu
87 mm
Helis açısı
30°
Kenar formu
Uç formu S6 (140°)
Kaplama
nACo Multilayer

Ölçüler

Ölçü tablosu

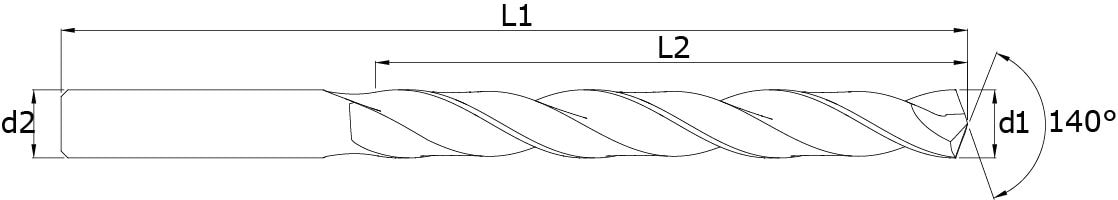

Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.

Teklife eklenecek kod

33 ölçü

Excel indir

Karbür Matkap - Uzun – ölçüler ve ürün kodları

2	24	49	2	2	BE0200Z2C24AS6B049	BE0200Z2C24AS6N049
2.5	30	57	2.5	2	BE0250Z2C30AS6B057	BE0250Z2C30AS6N057
3	33	61	3	2	BE0300Z2C33AS6B061	BE0300Z2C33AS6N061
3.3	33	61	3.3	2	BE0330Z2C33AS6B061	BE0330Z2C33AS6N061
3.5	39	70	3.5	2	BE0350Z2C39AS6B070	BE0350Z2C39AS6N070
4	43	75	4	2	BE0400Z2C43AS6B075	BE0400Z2C43AS6N075
4.2	43	75	4.2	2	BE0420Z2C43AS6B075	BE0420Z2C43AS6N075
4.5	47	80	4.5	2	BE0450Z2C47AS6B080	BE0450Z2C47AS6N080
5	52	86	5	2	BE0500Z2C52AS6B086	BE0500Z2C52AS6N086
5.5	57	93	5.5	2	BE0550Z2C57AS6B093	BE0550Z2C57AS6N093
6	57	93	6	2	BE0600Z2C57AS6B093	BE0600Z2C57AS6N093
6.5	63	101	6.5	2	BE0650Z2C63AS6B101	BE0650Z2C63AS6N101
6.8	63	101	6.8	2	BE0680Z2C63AS6B101	BE0680Z2C63AS6N101
7	69	109	7	2	BE0700Z2C69AS6B109	BE0700Z2C69AS6N109
7.5	69	109	7.5	2	BE0750Z2C69AS6B109	BE0750Z2C69AS6N109
8	75	117	8	2	BE0800Z2C75AS6B117	BE0800Z2C75AS6N117
8.5	75	117	8.5	2	BE0850Z2C75AS6B117	BE0850Z2C75AS6N117
9	81	125	9	2	BE0900Z2C81AS6B125	BE0900Z2C81AS6N125
9.5	81	125	9.5	2	BE0950Z2C81AS6B125	BE0950Z2C81AS6N125
10	87	133	10	2	BE1000Z2C87AS6B133	BE1000Z2C87AS6N133
10.2	87	133	10.2	2	BE1020Z2C87AS6B133	BE1020Z2C87AS6N133
10.5	87	133	10.5	2	BE1050Z2C87AS6B133	BE1050Z2C87AS6N133
11	94	142	11	2	BE1100Z2C94AS6B142	BE1100Z2C94AS6N142
11.5	94	142	11.5	2	BE1150Z2C94AS6B142	BE1150Z2C94AS6N142
12	101	151	12	2	BE1200Z2C10AS6B151	BE1200Z2C10AS6N151
12.5	101	151	12.5	2	BE1250Z2C10AS6B151	BE1250Z2C10AS6N151
13	101	151	13	2	BE1300Z2C10AS6B151	BE1300Z2C10AS6N151
13.5	101	151	13.5	2	BE1350Z2C10AS6B151	BE1350Z2C10AS6N151
14	120	175	14	2	BE1400Z2C20AS6B175	BE1400Z2C20AS6N175
15	120	175	15	2	BE1500Z2C20AS6B175	BE1500Z2C20AS6N175
16	120	175	16	2	BE1600Z2C20AS6B175	BE1600Z2C20AS6N175
18	120	175	18	2	BE1800Z2C20AS6B175	BE1800Z2C20AS6N175
20	120	175	20	2	BE2000Z2C20AS6B175	BE2000Z2C20AS6N175
