Rayba

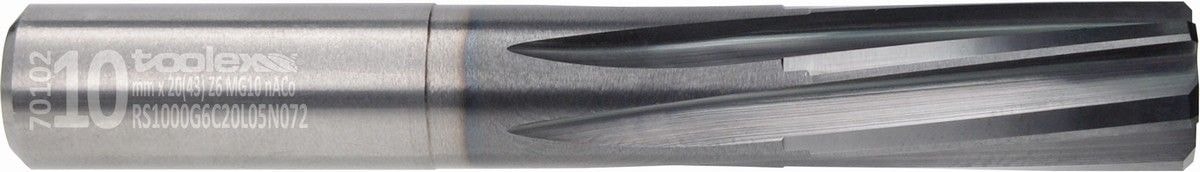

Karbür Rayba
- Çap aralığı
- Ø 3–20 mm
- Ölçü seçeneği
- 16 ölçü
- Ağız sayısı (Z)
- 4 / 6 / 8
- Kaplama
- nACo Multilayer
- Helis açısı
- 7°
- Norm
- DIN 6528 (düz)
Görseller
Ürün görselleri
Büyütmek için tıklayın
Kod anahtarı
Teknik özellikler
Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.
Tip
Rayba
Kalite
NG-10
Referans çap
Ø 10 mm
Norm
DIN 6528 (düz)

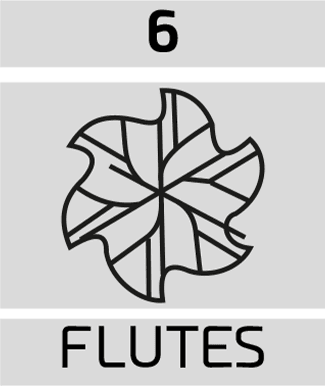

Ağız sayısı
6 ağız
Sap tipi
DIN 6535 HA
Kesme boyu
24 mm

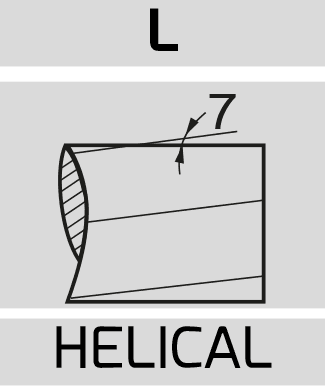

Helis açısı
7°
Kenar formu
Pah 0,5 × 45°
Kaplama
nACo Multilayer
Toplam boy
72 mm
Ölçüler
Ölçü tablosu

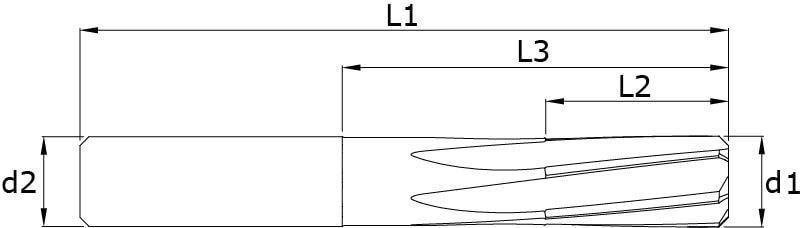

Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.
Teklife eklenecek kod
16 ölçü
Excel indir| Teklif | ||||||||
|---|---|---|---|---|---|---|---|---|
| 3 | 6 | 20 | 40 | 3 | 4 | RS0300G4C06L01B040 | RS0300G4C06L01N040 | |
| 4 | 8 | 30 | 50 | 4 | 4 | RS0400G4C08L02B050 | RS0400G4C08L02N050 | |
| 5 | 10 | 30 | 50 | 5 | 6 | RS0500G6C10L03B050 | RS0500G6C10L03N050 | |
| 6 | 12 | 37 | 57 | 6 | 6 | RS0600G6C12L03B057 | RS0600G6C12L03N057 | |
| 7 | 14 | 37 | 57 | 7 | 6 | RS0700G6C14L04B057 | RS0700G6C14L04N057 | |
| 8 | 16 | 43 | 63 | 8 | 6 | RS0800G6C16L04B063 | RS0800G6C16L04N063 | |
| 9 | 18 | 43 | 63 | 9 | 6 | RS0900G6C18L05B063 | RS0900G6C18L05N063 | |
| 10 | 20 | 43 | 72 | 10 | 6 | RS1000G6C20L05B072 | RS1000G6C20L05N072 | |
| 11 | 20 | 43 | 72 | 11 | 6 | RS1100G6C20L06B072 | RS1100G6C20L06N072 | |
| 12 | 24 | 48 | 83 | 12 | 6 | RS1200G6C24L06B083 | RS1200G6C24L06N083 | |
| 13 | 24 | 48 | 83 | 13 | 6 | RS1300G6C24L07B083 | RS1300G6C24L07N083 | |
| 14 | 24 | 48 | 83 | 14 | 6 | RS1400G6C24L07B083 | RS1400G6C24L07N083 | |
| 15 | 24 | 48 | 83 | 15 | 6 | RS1500G6C24L08B083 | RS1500G6C24L08N083 | |
| 16 | 24 | 48 | 92 | 16 | 8 | RS1600G8C24L08B092 | RS1600G8C24L08N092 | |
| 18 | 24 | 48 | 92 | 18 | 8 | RS1800G8C24L09B092 | RS1800G8C24L09N092 | |
| 20 | 24 | 48 | 104 | 20 | 8 | RS2000G8C24L10B104 | RS2000G8C24L10N104 |
