Rayba
Karbür Rayba - Uzun
- Çap aralığı
- Ø 3–20 mm
- Ölçü seçeneği
- 16 ölçü
- Ağız sayısı (Z)
- 4 / 6 / 8
- Kaplama
- nACo Multilayer
- Helis açısı
- 7°
- Norm
- DIN 6528 (düz)
Görseller
Ürün görselleri
Büyütmek için tıklayın
Kod anahtarı
Teknik özellikler
Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.
Tip
Rayba
Kalite
NG-10
Referans çap
Ø 10 mm
Norm
DIN 6528 (düz)
Ağız sayısı
6 ağız
Sap tipi
DIN 6535 HA
Kesme boyu
38 mm
Helis açısı
7°
Kenar formu
Pah 0,5 × 45°
Kaplama
nACo Multilayer
Ölçüler
Ölçü tablosu

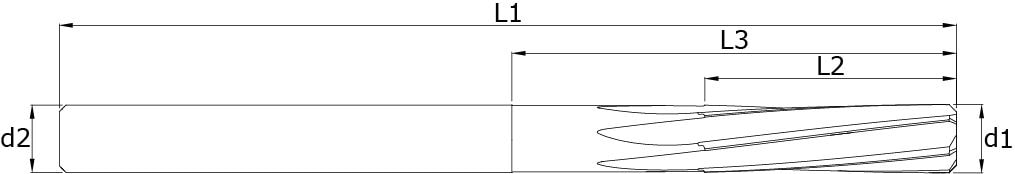

Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.
Teklife eklenecek kod
16 ölçü
Excel indir| Teklif | ||||||||
|---|---|---|---|---|---|---|---|---|
| 3 | 12 | 40 | 61 | 3 | 4 | RS0300G4C12L01B061 | RS0300G4C12L01N061 | |
| 4 | 16 | 50 | 75 | 4 | 4 | RS0400G4C16L02B075 | RS0400G4C16L02N075 | |
| 5 | 20 | 56 | 86 | 5 | 6 | RS0500G6C20L03B086 | RS0500G6C20L03N086 | |
| 6 | 24 | 56 | 93 | 6 | 6 | RS0600G6C24L03B093 | RS0600G6C24L03N093 | |
| 7 | 28 | 62 | 109 | 7 | 6 | RS0700G6C28L04B109 | RS0700G6C28L04N109 | |
| 8 | 32 | 66 | 117 | 8 | 6 | RS0800G6C32L04B117 | RS0800G6C32L04N117 | |
| 9 | 36 | 66 | 125 | 9 | 6 | RS0900G6C36L05B125 | RS0900G6C36L05N125 | |
| 10 | 38 | 66 | 133 | 10 | 6 | RS1000G6C38L05B133 | RS1000G6C38L05N133 | |
| 11 | 41 | 70 | 142 | 11 | 6 | RS1100G6C41L06B142 | RS1100G6C41L06N142 | |
| 12 | 44 | 75 | 151 | 12 | 6 | RS1200G6C44L06B151 | RS1200G6C44L06N151 | |
| 13 | 44 | 75 | 151 | 13 | 6 | RS1300G6C44L07B151 | RS1300G6C44L07N151 | |
| 14 | 47 | 80 | 160 | 14 | 6 | RS1400G6C47L07B160 | RS1400G6C47L07N160 | |
| 15 | 50 | 80 | 165 | 15 | 6 | RS1500G6C50L08B165 | RS1500G6C50L08N165 | |
| 16 | 52 | 80 | 165 | 16 | 8 | RS1600G8C52L08B165 | RS1600G8C52L08N165 | |
| 18 | 56 | 80 | 165 | 18 | 8 | RS1800G8C56L09B165 | RS1800G8C56L09N165 | |
| 20 | 60 | 80 | 165 | 20 | 8 | RS2000G8C60L10B165 | RS2000G8C60L10N165 |
