Freze

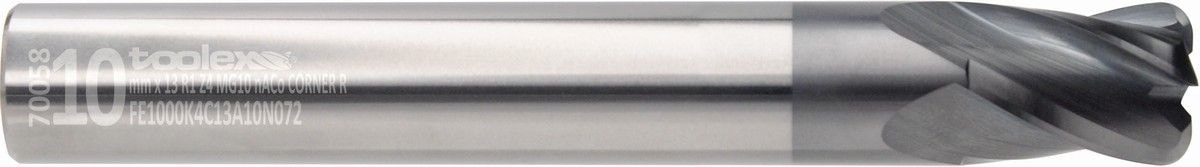

Karbür Köşe Radyüslü Freze
- Çap aralığı
- Ø 3–16 mm
- Ölçü seçeneği
- 25 ölçü
- Ağız sayısı (Z)
- 4
- Kaplama
- nACo Multilayer
- Helis açısı
- 30°
- Norm
- Toolex köşe radyüs
Görseller
Ürün görselleri
Büyütmek için tıklayın
Kod anahtarı
Teknik özellikler
Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.
Tip
Freze
Kalite
MG-10
Referans çap
Ø 10 mm
Norm
Toolex köşe radyüs
Ağız sayısı
4 ağız
Sap tipi
DIN 6535 HA
Kesme boyu
13 mm
Helis açısı
30°
Kenar formu
Radyüs (20)
Kaplama
nACo Multilayer
Toplam boy
72 mm
Ölçüler
Ölçü tablosu

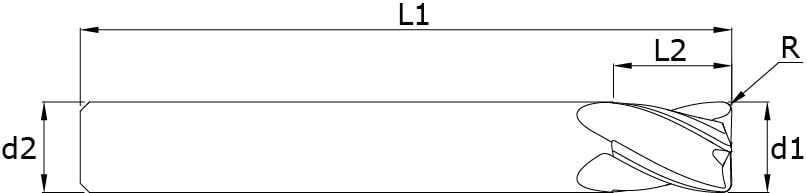

Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.
Teklife eklenecek kod
25 ölçü
Excel indir| Teklif | ||||||||
|---|---|---|---|---|---|---|---|---|
| 3 | 5 | 40 | 3 | 4 | 0.5 | FE0300K4C05A05B040 | FE0300K4C05A05N040 | |
| 4 | 7 | 50 | 4 | 4 | 0.5 | FE0400K4C07A05B050 | FE0400K4C07A05N050 | |
| 5 | 8 | 50 | 5 | 4 | 0.5 | FE0500K4C08A05B050 | FE0500K4C08A05N050 | |
| 6 | 8 | 57 | 6 | 4 | 0.5 | FE0600K4C08A05B057 | FE0600K4C08A05N057 | |
| 6 | 8 | 57 | 6 | 4 | 1 | FE0600K4C08A10B057 | FE0600K4C08A10N057 | |
| 8 | 11 | 63 | 8 | 4 | 0.5 | FE0800K4C11A05B063 | FE0800K4C11A05N063 | |
| 8 | 11 | 63 | 8 | 4 | 1 | FE0800K4C11A10B063 | FE0800K4C11A10N063 | |
| 8 | 11 | 63 | 8 | 4 | 1.5 | FE0800K4C11A15B063 | FE0800K4C11A15N063 | |
| 8 | 11 | 63 | 8 | 4 | 2 | FE0800K4C11A20B063 | FE0800K4C11A20N063 | |
| 10 | 13 | 72 | 10 | 4 | 0.5 | FE1000K4C13A05B072 | FE1000K4C13A05N072 | |
| 10 | 13 | 72 | 10 | 4 | 1 | FE1000K4C13A10B072 | FE1000K4C13A10N072 | |
| 10 | 13 | 72 | 10 | 4 | 1.5 | FE1000K4C13A15B072 | FE1000K4C13A15N072 | |
| 10 | 13 | 72 | 10 | 4 | 2 | FE1000K4C13A20B072 | FE1000K4C13A20N072 | |
| 12 | 16 | 83 | 12 | 4 | 0.5 | FE1200K4C16A05B083 | FE1200K4C16A05N083 | |
| 12 | 16 | 83 | 12 | 4 | 1 | FE1200K4C16A10B083 | FE1200K4C16A10N083 | |
| 12 | 16 | 83 | 12 | 4 | 1.5 | FE1200K4C16A15B083 | FE1200K4C16A15N083 | |
| 12 | 16 | 83 | 12 | 4 | 2 | FE1200K4C16A20B083 | FE1200K4C16A20N083 | |
| 14 | 16 | 83 | 12 | 4 | 0.5 | FE1400K4C16A05B083 | FE1400K4C16A05N083 | |
| 14 | 16 | 83 | 12 | 4 | 1 | FE1400K4C16A10B083 | FE1400K4C16A10N083 | |
| 14 | 16 | 83 | 12 | 4 | 1.5 | FE1400K4C16A15B083 | FE1400K4C16A15N083 | |
| 14 | 16 | 83 | 12 | 4 | 2 | FE1400K4C16A20B083 | FE1400K4C16A20N083 | |
| 16 | 19 | 92 | 16 | 4 | 0.5 | FE1600K4C19A05B092 | FE1600K4C19A05N092 | |
| 16 | 19 | 92 | 16 | 4 | 1 | FE1600K4C19A10B092 | FE1600K4C19A10N092 | |
| 16 | 19 | 92 | 16 | 4 | 1.5 | FE1600K4C19A15B092 | FE1600K4C19A15N092 | |
| 16 | 19 | 92 | 16 | 4 | 2 | FE1600K4C19A20B092 | FE1600K4C19A20N092 |
