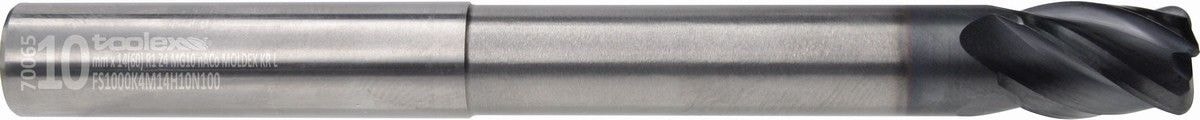

Karbür Köşe Radyüslü Freze - Moldex Uzun
- Çap aralığı
- Ø 4–16 mm
- Ölçü seçeneği
- 24 ölçü
- Ağız sayısı (Z)
- 4
- Kaplama
- nACo Multilayer
- Helis açısı
- 35°
- Norm
- Toolex köşe radyüs
Görseller
Ürün görselleri
Büyütmek için tıklayın
Kod anahtarı
Teknik özellikler
Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.
Tip
Freze
Kalite
NG-10
Referans çap
Ø 10 mm
Norm
Toolex köşe radyüs
Ağız sayısı
4 ağız
Sap tipi
Toolex (boyunlu)
Kesme boyu
14 mm
Helis açısı
35°
Kenar formu
Radyüs (20)
Kaplama
nACo Multilayer
Toplam boy
100 mm
Ölçüler
Ölçü tablosu
Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.
24 ölçü
Excel indir| Teklif | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 4 | 6 | 3.8 | 32 | 65 | 4 | 4 | 0.5 | FS0400K4M06H05N065 | |
| 5 | 7 | 4.8 | 32 | 80 | 5 | 4 | 0.5 | FS0500K4M07H05N080 | |
| 6 | 8 | 5.7 | 34 | 80 | 6 | 4 | 0.5 | FS0600K4M08H05N080 | |
| 6 | 8 | 5.7 | 34 | 80 | 6 | 4 | 1 | FS0600K4M08H10N080 | |
| 8 | 10 | 7.6 | 44 | 88 | 8 | 4 | 0.5 | FS0800K4M10H05N088 | |
| 8 | 10 | 7.6 | 44 | 88 | 8 | 4 | 1 | FS0800K4M10H10N088 | |
| 8 | 10 | 7.6 | 44 | 88 | 8 | 4 | 1.5 | FS0800K4M10H15N088 | |
| 8 | 10 | 7.6 | 44 | 88 | 8 | 4 | 2 | FS0800K4M10H20N088 | |
| 10 | 14 | 9.5 | 60 | 100 | 10 | 4 | 0.5 | FS1000K4M14H05N100 | |
| 10 | 14 | 9.5 | 60 | 100 | 10 | 4 | 1 | FS1000K4M14H10N100 | |
| 10 | 14 | 9.5 | 60 | 100 | 10 | 4 | 1.5 | FS1000K4M14H15N100 | |
| 10 | 14 | 9.5 | 60 | 100 | 10 | 4 | 2 | FS1000K4M14H20N100 | |
| 12 | 16 | 11.5 | 70 | 110 | 12 | 4 | 0.5 | FS1200K4M16H05N110 | |
| 12 | 16 | 11.5 | 70 | 110 | 12 | 4 | 1 | FS1200K4M16H10N110 | |
| 12 | 16 | 11.5 | 70 | 110 | 12 | 4 | 1.5 | FS1200K4M16H15N110 | |
| 12 | 16 | 11.5 | 70 | 110 | 12 | 4 | 2 | FS1200K4M16H20N110 | |
| 14 | 18 | 13.5 | 70 | 110 | 14 | 4 | 0.5 | FS1400K4M18H05N110 | |
| 14 | 18 | 13.5 | 70 | 110 | 14 | 4 | 1 | FS1400K4M18H10N110 | |
| 14 | 18 | 13.5 | 70 | 110 | 14 | 4 | 1.5 | FS1400K4M18H15N110 | |
| 14 | 18 | 13.5 | 70 | 110 | 14 | 4 | 2 | FS1400K4M18H20N110 | |
| 16 | 20 | 15.5 | 70 | 110 | 16 | 4 | 0.5 | FS1600K4M20H05N110 | |
| 16 | 20 | 15.5 | 70 | 110 | 16 | 4 | 1 | FS1600K4M20H10N110 | |
| 16 | 20 | 15.5 | 70 | 110 | 16 | 4 | 1.5 | FS1600K4M20H15N110 | |
| 16 | 20 | 15.5 | 70 | 110 | 16 | 4 | 2 | FS1600K4M20H20N110 |
