Freze

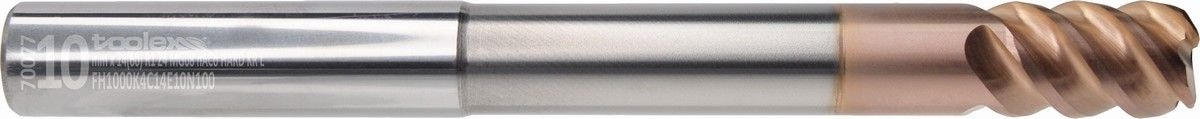

Karbür Köşe Radyüslü Freze - Sert Mold Uzun
- Çap aralığı
- Ø 4–16 mm
- Ölçü seçeneği
- 24 ölçü
- Ağız sayısı (Z)
- 4
- Kaplama
- nACo Multilayer
- Helis açısı
- 55°
- Norm
- Toolex köşe radyüs
Görseller
Ürün görselleri
Büyütmek için tıklayın
Kod anahtarı
Teknik özellikler
Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.
Tip
Freze
Kalite
NG-12
Referans çap
Ø 10 mm
Norm
Toolex köşe radyüs
Ağız sayısı
4 ağız
Sap tipi
Toolex (boyunlu)
Kesme boyu
14 mm
Helis açısı
55°
Kenar formu
Radyüs (20)
Kaplama
nACo Multilayer
Toplam boy
100 mm
Ölçüler
Ölçü tablosu

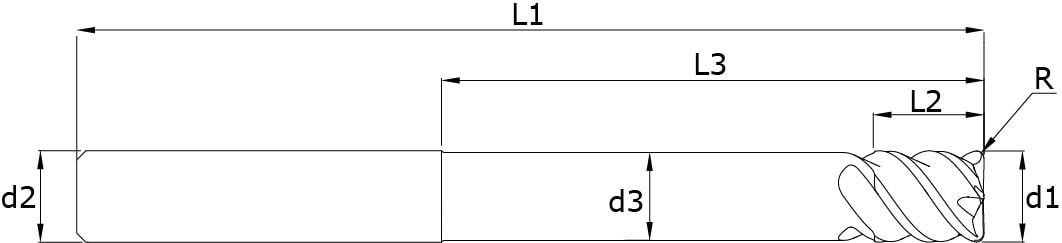

Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.
Teklife eklenecek kod
24 ölçü
Excel indir| Teklif | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 6 | 3.8 | 32 | 65 | 4 | 4 | 0.5 | FH0400K4M06E05N065 | FH0400K4C06E05N065 | |
| 5 | 7 | 4.8 | 32 | 80 | 5 | 4 | 0.5 | FH0500K4M07E05N080 | FH0500K4C07E05N080 | |
| 6 | 8 | 5.7 | 34 | 80 | 6 | 4 | 0.5 | FH0600K4M08E05N080 | FH0600K4C08E05N080 | |
| 6 | 8 | 5.7 | 34 | 80 | 6 | 4 | 1 | FH0600K4M08E10N080 | FH0600K4C08E10N080 | |
| 8 | 10 | 7.6 | 44 | 88 | 8 | 4 | 0.5 | FH0800K4M10E05N088 | FH0800K4C10E05N088 | |
| 8 | 10 | 7.6 | 44 | 88 | 8 | 4 | 1 | FH0800K4M10E10N088 | FH0800K4C10E10N088 | |
| 8 | 10 | 7.6 | 44 | 88 | 8 | 4 | 1.5 | FH0800K4M10E15N088 | FH0800K4C10E15N088 | |
| 8 | 10 | 7.6 | 44 | 88 | 8 | 4 | 2 | FH0800K4M10E20N088 | FH0800K4C10E20N088 | |
| 10 | 14 | 9.5 | 60 | 100 | 10 | 4 | 0.5 | FH1000K4M14E05N100 | FH1000K4C14E05N100 | |
| 10 | 14 | 9.5 | 60 | 100 | 10 | 4 | 1 | FH1000K4M14E10N100 | FH1000K4C14E10N100 | |
| 10 | 14 | 9.5 | 60 | 100 | 10 | 4 | 1.5 | FH1000K4M14E15N100 | FH1000K4C14E15N100 | |
| 10 | 14 | 9.5 | 60 | 100 | 10 | 4 | 2 | FH1000K4M14E20N100 | FH1000K4C14E20N100 | |
| 12 | 16 | 11.5 | 70 | 110 | 12 | 4 | 0.5 | FH1200K4M16E05N110 | FH1200K4C16E05N110 | |
| 12 | 16 | 11.5 | 70 | 110 | 12 | 4 | 1 | FH1200K4M16E10N110 | FH1200K4C16E10N110 | |
| 12 | 16 | 11.5 | 70 | 110 | 12 | 4 | 1.5 | FH1200K4M16E15N110 | FH1200K4C16E15N110 | |
| 12 | 16 | 11.5 | 70 | 110 | 12 | 4 | 2 | FH1200K4M16E20N110 | FH1200K4C16E20N110 | |
| 14 | 18 | 13.5 | 70 | 110 | 14 | 4 | 0.5 | FH1400K4M18E05N110 | FH1400K4C18E05N110 | |
| 14 | 8 | 13.5 | 70 | 110 | 14 | 4 | 1 | FH1400K4M18E10N110 | FH1400K4C18E10N110 | |
| 14 | 18 | 13.5 | 70 | 110 | 14 | 4 | 1.5 | FH1400K4M18E15N110 | FH1400K4C18E15N110 | |
| 14 | 18 | 13.5 | 70 | 110 | 14 | 4 | 2 | FH1400K4M18E20N110 | FH1400K4C18E20N110 | |
| 16 | 20 | 15.5 | 70 | 110 | 16 | 4 | 0.5 | FH1600K4M20E05N110 | FH1600K4C20E05N110 | |
| 16 | 20 | 15.5 | 70 | 110 | 16 | 4 | 1 | FH1600K4M20E10N110 | FH1600K4C20E10N110 | |
| 16 | 20 | 15.5 | 70 | 110 | 16 | 4 | 1.5 | FH1600K4M20E15N110 | FH1600K4C20E15N110 | |
| 16 | 20 | 15.5 | 70 | 110 | 16 | 4 | 2 | FH1600K4M20E20N110 | FH1600K4C20E20N110 |
