Karbür Köşe Radyüslü Freze - Alu Mini

3D model

Çap aralığı: Ø 0,5–3 mm
Ölçü seçeneği: 43 ölçü
Ağız sayısı (Z): 2
Kaplama: DRYCUT
Helis açısı: 30°
Norm: Toolex köşe radyüs

Paylaş

Görseller

Ürün görselleri

Büyütmek için tıklayın

Kod anahtarı

Teknik özellikler

Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.

Tip
Freze
Kalite
NG-07
Referans çap
Ø 1 mm
Norm
Toolex köşe radyüs
Ağız sayısı
2 ağız
Sap tipi
Toolex (inceltilmiş)
Kesme boyu
20 mm
Helis açısı
30°
Kenar formu
Köşe radyüsü (20)
Kaplama
DRYCUT
Toplam boy
50 mm

Ölçüler

Ölçü tablosu

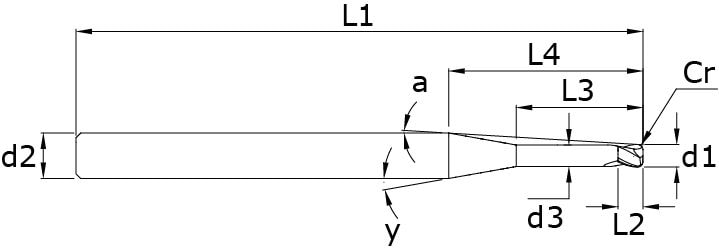

Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.

43 ölçü

Excel indir

Karbür Köşe Radyüslü Freze - Alu Mini – ölçüler ve ürün kodları

0.5	0.8	1	15.55	0.48	50	4	2	7,00°	6,42°	0.1	FG0050K2N50A10D010
0.5	0.8	2	12.18	0.48	50	4	2	10,00°	8,17°	0.1	FG0050K2N50A10D020
0.5	0.8	4	14.18	0.48	50	4	2	10,00°	7,03°	0.1	FG0050K2N50A10D040
0.5	0.8	6	16.18	0.48	50	4	2	10,00°	6,17°	0.1	FG0050K2N50A10D060
0.6	0.9	1.2	15.35	0.57	50	4	2	10,00°	6,32°	0.1	FG0060K2N50A10D012
0.6	0.9	2	11.95	0.57	50	4	2	10,00°	8,09°	0.1	FG0060K2N50A10D020
0.6	0.9	4	13.95	0.57	50	4	2	10,00°	6,94°	0.1	FG0060K2N50A10D040
0.6	0.9	8	17.95	0.57	50	4	2	10,00°	5,41°	0.1	FG0060K2N50A10D080
0.7	1.1	1.4	15.18	0.67	50	4	2	7,00°	6,20°	0.1	FG0070K2N50A10D014
0.7	1.1	2.5	12.21	0.67	50	4	2	10,00°	7,69°	0.1	FG0070K2N50A10D025
0.7	1.1	5	14.71	0.67	50	4	2	10,00°	6,40°	0.1	FG0070K2N50A10D050
0.7	1.1	8	17.71	0.67	50	4	2	10,00°	5,32°	0.1	FG0070K2N50A10D080
0.8	1.2	1.6	11.1	0.76	50	4	2	10,00°	8,20°	0.15	FG0080K2N50A15D016
0.8	1.2	3	12.5	0.76	50	4	2	10,00°	7,29°	0.15	FG0080K2N50A15D030
0.8	1.2	6	15.5	0.76	50	4	2	10,00°	5,89°	0.15	FG0080K2N50A15D060
0.8	1.2	10	19.5	0.76	50	4	2	10,00°	4,69°	0.15	FG0080K2N50A15D100
1	1.5	2	11.01	0.95	50	4	2	10,00°	7,75°	0.2	FG0100K2N50A20D020
1	1.5	4	13.01	0.95	50	4	2	10,00°	6,57°	0.2	FG0100K2N50A20D040
1	1.5	8	17.01	0.95	50	4	2	10,00°	5,03°	0.2	FG0100K2N50A20D080
1	1.5	12	21.01	0.95	50	4	2	10,00°	4,08°	0.2	FG0100K2N50A20D120
1	1.5	16	25.01	0.95	50	4	2	10,00°	3,43°	0.2	FG0100K2N50A20D160
1	1.5	20	29.01	0.95	50	4	2	10,00°	2,96°	0.2	FG0100K2N50A20D200
1.2	1.8	2	10.54	1.14	50	4	2	10,00°	7,56°	0.25	FG0120K2N50A25D020
1.2	1.8	4	12.54	1.14	50	4	2	10,00°	6,37°	0.25	FG0120K2N50A25D040
1.5	2.3	4	11.85	1.43	50	4	2	10,00°	6,02°	0.3	FG0150K2N50A30D040
1.5	2.3	8	15.85	1.43	50	4	2	10,00°	4,50°	0.3	FG0150K2N50A30D080
1.5	2.3	12	19.85	1.43	50	4	2	10,00°	3,60°	0.3	FG0150K2N50A30D120
1.5	2.3	20	27.85	1.43	50	4	2	10,00°	2,57°	0.3	FG0150K2N50A30D200
2	3	4	10.68	1.9	50	4	2	10,00°	5,35°	0.5	FG0200K2N50A50D040
2	3	8	14.68	1.9	50	4	2	10,00°	3,09°	0.5	FG0200K2N50A50D080
2	3	12	18.68	1.9	50	4	2	10,00°	3,06°	0.5	FG0200K2N50A50D120
2	3	16	22.68	1.9	50	4	2	10,00°	2,52°	0.5	FG0200K2N50A50D160
2	3	20	26.68	1.9	50	4	2	10,00°	2,14°	0.5	FG0200K2N50A50D200
2.5	3.8	5	10.51	2.38	50	4	2	10,00°	4,08°	0.5	FG0250K2N50A50D050
2.5	3.8	8	13.51	2.38	50	4	2	10,00°	3,17°	0.5	FG0250K2N50A50D080
2.5	3.8	12	17.51	2.38	50	4	2	10,00°	2,45°	0.5	FG0250K2N50A50D120
2.5	3.8	16	21.51	2.38	50	4	2	10,00°	1,99°	0.5	FG0250K2N50A50D160
2.5	3.8	20	25.51	2.38	50	4	2	10,00°	1,68°	0.5	FG0250K2N50A50D200
3	4.5	6	10.34	2.85	50	4	2	10,00°	2,76°	0.5	FG0300K2N50A50D060
3	4.5	8	12.34	2.85	50	4	2	10,00°	2,32°	0.5	FG0300K2N50A50D080
3	4.5	12	16.34	2.85	50	4	2	10,00°	1,75°	0.5	FG0300K2N50A50D120
3	4.5	16	20.34	2.85	50	4	2	10,00°	1,40°	0.5	FG0300K2N50A50D160
3	4.5	20	24.34	2.85	50	4	2	10,00°	1,17°	0.5	FG0300K2N50A50D200
