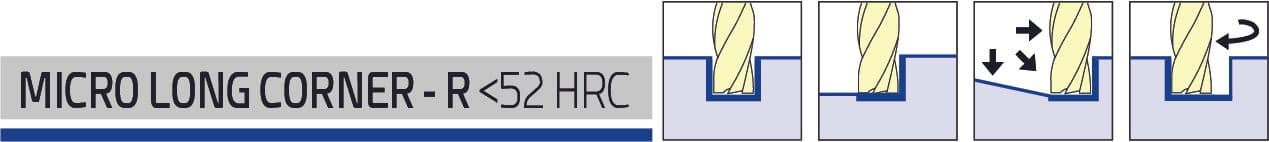

Karbür Köşe Radyüslü Freze - Micro Uzun

3D model

Çap aralığı: Ø 0,5–2 mm
Ölçü seçeneği: 33 ölçü
Ağız sayısı (Z): 2 / 4
Kaplama: nACo Multilayer
Helis açısı: 30°
Norm: Toolex köşe radyüs

Paylaş

Görseller

Ürün görselleri

Büyütmek için tıklayın

Kod anahtarı

Teknik özellikler

Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.

Tip
Freze
Kalite
MG-10
Referans çap
Ø 1 mm
Norm
Toolex köşe radyüs
Ağız sayısı
2 ağız
Sap tipi
DIN 6535 HEK
Kesme boyu
20 mm
Helis açısı
30°
Kenar formu
Köşe radyüsü (20)
Kaplama
nACo Multilayer
Toplam boy
65 mm

Ölçüler

Ölçü tablosu

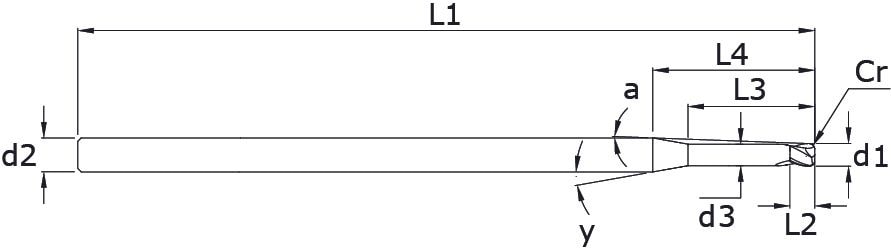

Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.

33 ölçü

Excel indir

Karbür Köşe Radyüslü Freze - Micro Uzun – ölçüler ve ürün kodları

0.5	0.8	1	11.4	0.48	65	3	2	7,0°	6,17°	0.1	FE0050K2K65A10N010
0.5	0.8	2	9.3	0.48	65	3	2	10,0°	7,63°	0.1	FE0050K2K65A10N020
0.5	0.8	4	11.3	0.48	65	3	2	10,0°	6,30°	0.1	FE0050K2K65A10N040
0.5	0.8	6	13.3	0.48	65	3	2	10,0°	5,36°	0.1	FE0050K2K65A10N060
0.6	0.9	1.2	11.3	0.57	65	3	2	7,0°	6,10°	0.1	FE0060K2K65A10N012
0.6	0.9	2	9.1	0.57	65	3	2	10,0°	7,52°	0.1	FE0060K2K65A10N020
0.6	0.9	4	11.1	0.57	65	3	2	10,0°	6,18°	0.1	FE0060K2K65A10N040
0.6	0.9	8	15.1	0.57	65	3	2	10,0°	4,55°	0.1	FE0060K2K65A10N080
0.7	1.1	1.4	11.1	0.67	65	3	2	7,0°	5,90°	0.1	FE0070K2K65A10N014
0.7	1.1	2.5	9.4	0.67	65	3	2	10,0°	6,99°	0.1	FE0070K2K65A10N025
0.7	1.1	5	11.9	0.67	65	3	2	10,0°	5,54°	0.1	FE0070K2K65A10N050
0.7	1.1	8	14.9	0.67	65	3	2	10,0°	4,43°	0.1	FE0070K2K65A10N080
0.8	1.2	2	8.6	0.76	65	3	2	10,0°	7,61°	0.15	FE0080K2K65A15N020
0.8	1.2	3	9.6	0.76	65	3	2	10,0°	6,51°	0.15	FE0080K2K65A15N030
0.8	1.2	6	12.6	0.76	65	3	2	10,0°	4,98°	0.15	FE0080K2K65A15N060
0.8	1.2	10	16.6	0.76	65	3	2	10,0°	3,44°	0.15	FE0080K2K65A15N100
1	1.5	2	8.2	0.95	65	3	2	10,0°	6,98°	0.2	FE0100K2K65A20N020
1	1.5	4	10.2	0.95	65	3	2	10,0°	5,62°	0.2	FE0100K2K65A20N040
1	1.5	8	14.2	0.95	65	3	2	10,0°	4,40°	0.2	FE0100K2K65A20N080
1	1.5	12	18.2	0.95	65	3	2	10,0°	3,16°	0.2	FE0100K2K65A20N120
1	1.5	16	22.2	0.95	65	3	2	10,0°	2,59°	0.2	FE0100K2K65A20N160
1	1.5	20	26.2	0.95	65	3	2	10,0°	2,19°	0.2	FE0100K2K65A20N200
1.2	1.8	2	7.7	1.14	65	3	2	10,0°	6,67°	0.25	FE0120K2K65A25N020
1.2	1.8	4	9.7	1.14	65	3	2	10,0°	5,31°	0.25	FE0120K2K65A25N040
1.5	2.3	4	9	1.43	65	3	2	10,0°	4,76°	0.3	FE0150K2K65A30N040
1.5	2.3	8	13	1.43	65	3	2	10,0°	3,30°	0.3	FE0150K2K65A30N080
1.5	2.3	12	17	1.43	65	3	2	10,0°	2,52°	0.3	FE0150K2K65A30N120
1.5	2.3	20	25	1.43	65	3	2	10,0°	1,72°	0.3	FE0150K2K65A30N200
2	3	4	7.8	1.9	65	3	4	10,0°	3,65°	0.5	FE0200K4K65A50N040
2	3	8	11.8	1.9	65	3	4	10,0°	2,42°	0.5	FE0200K4K65A50N080
2	3	12	15.8	1.9	65	3	4	10,0°	1,81°	0.5	FE0200K4K65A50N120
2	4	16	19.8	1.9	65	3	4	10,0°	1,45°	0.5	FE0200K4K65A50N160
2	4	20	23.8	1.9	65	3	4	10,0°	1,21°	0.5	FE0200K4K65A50N200
