Karbür Küre Freze - Almold
- Çap aralığı
- Ø 4–20 mm
- Ölçü seçeneği
- 10 ölçü
- Ağız sayısı (Z)
- 2
- Kaplama
- DRYCUT
- Helis açısı
- 30°
- Norm
- DIN 6528 (küre)
Görseller

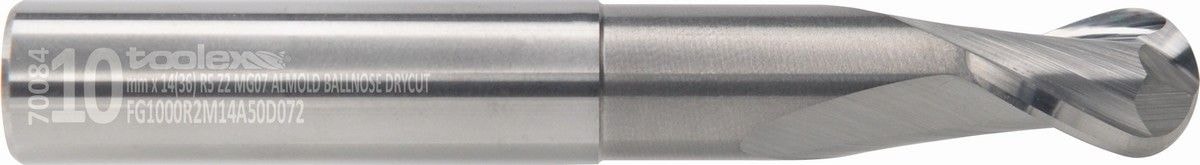

Ürün görselleri
Büyütmek için tıklayın
Kod anahtarı
Teknik özellikler
Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.
Tip
Freze
Kalite
NG-07
Referans çap
Ø 10 mm
Norm
DIN 6528 (küre)
Ağız sayısı
2 ağız
Sap tipi
Toolex (boyunlu)
Kesme boyu
14 mm
Helis açısı
30°
Kenar formu
Radyüs (50)
Kaplama
DRYCUT
Toplam boy
72 mm
Ölçüler
Ölçü tablosu

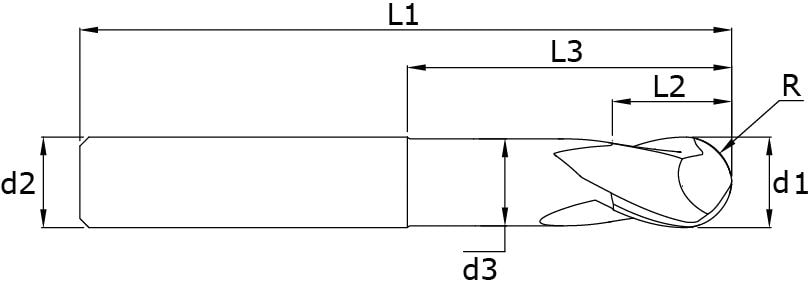

Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.
Teklife eklenecek kod
10 ölçü
Excel indir| Teklif | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 6 | 3.8 | 25 | 50 | 4 | 2 | 2 | 1.986 | FG0400R2M06A20B050 | FG0400R2M06A20D050 | |
| 5 | 7 | 4.8 | 25 | 50 | 5 | 2 | 2.5 | 2.486 | FG0500R2M07A25B050 | FG0500R2M07A25D050 | |
| 6 | 8 | 5.7 | 28 | 57 | 6 | 2 | 3 | 2.986 | FG0600R2M08A30B057 | FG0600R2M08A30D057 | |
| 8 | 10 | 7.6 | 32 | 63 | 8 | 2 | 4 | 3.982 | FG0800R2M10A40B063 | FG0800R2M10A40D063 | |
| 10 | 14 | 9.5 | 36 | 72 | 10 | 2 | 5 | 4.982 | FG1000R2M14A50B072 | FG1000R2M14A50D072 | |
| 12 | 16 | 11.5 | 42 | 83 | 12 | 2 | 6 | 5.977 | FG1200R2M16A60B083 | FG1200R2M16A60D083 | |
| 14 | 18 | 13.5 | 42 | 83 | 14 | 2 | 7 | 6.977 | FG1400R2M18A70B083 | FG1400R2M18A70D083 | |
| 16 | 20 | 15.5 | 46 | 92 | 16 | 2 | 8 | 7.977 | FG1600R2M20A80B092 | FG1600R2M20A80D092 | |
| 18 | 22 | 17.5 | 46 | 92 | 18 | 2 | 9 | 8.977 | FG1800R2M22A90B092 | FG1800R2M22A90D092 | |
| 20 | 24 | 19.5 | 52 | 104 | 20 | 2 | 10 | 9.972 | FG2000R2M24A10B104 | FG2000R2M24A10D104 |
