Freze
Karbür Freze - Moldex
- Çap aralığı
- Ø 4–20 mm
- Ölçü seçeneği
- 10 ölçü
- Ağız sayısı (Z)
- 4
- Kaplama
- nACo Multilayer
- Helis açısı
- 35°
- Norm
- DIN 6528 (düz)
Görseller

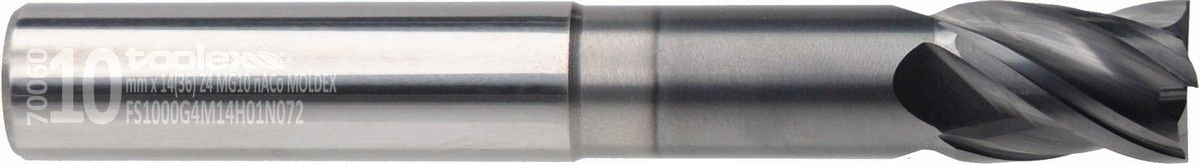

Ürün görselleri
Büyütmek için tıklayın
Kod anahtarı
Teknik özellikler
Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.
Tip
Freze
Kalite
NG-10
Referans çap
Ø 10 mm
Norm
DIN 6528 (düz)
Ağız sayısı
4 ağız
Sap tipi
Toolex (boyunlu)
Kesme boyu
14 mm

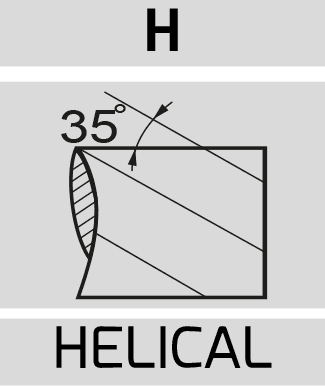

Helis açısı
35°
Kenar formu
Pah 0,1 × 45°
Kaplama
nACo Multilayer
Toplam boy
72 mm
Ölçüler
Ölçü tablosu

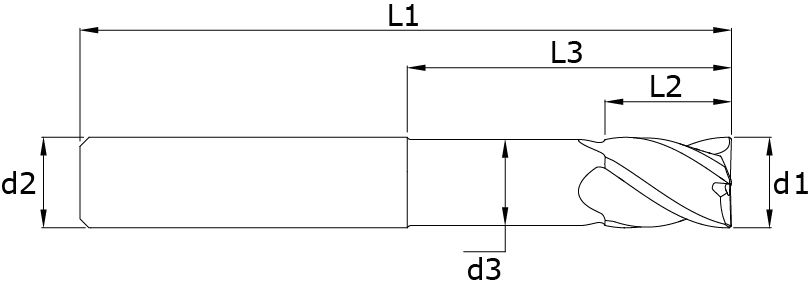

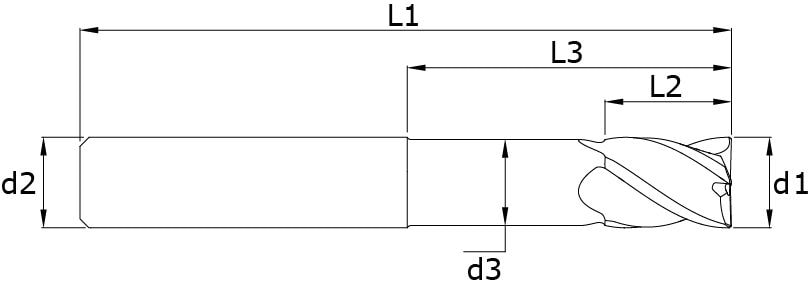

Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.
10 ölçü
Excel indir| Teklif | ||||||||
|---|---|---|---|---|---|---|---|---|
| 4 | 6 | 3.8 | 25 | 50 | 4 | 4 | FS0400G4M06H01N050 | |
| 5 | 7 | 4.8 | 25 | 50 | 5 | 4 | FS0500G4M07H01N050 | |
| 6 | 8 | 5.7 | 28 | 57 | 6 | 4 | FS0600G4M08H01N057 | |
| 8 | 10 | 7.6 | 32 | 63 | 8 | 4 | FS0800G4M10H01N063 | |
| 10 | 14 | 9.5 | 36 | 72 | 10 | 4 | FS1000G4M14H01N072 | |
| 12 | 16 | 11.5 | 42 | 83 | 12 | 4 | FS1200G4M16H01N083 | |
| 14 | 18 | 13.5 | 42 | 83 | 14 | 4 | FS1400G4M18H01N083 | |
| 16 | 20 | 15.5 | 46 | 92 | 16 | 4 | FS1600G4M20H01N092 | |
| 18 | 22 | 17.5 | 46 | 92 | 18 | 4 | FS1800G4M22H01N092 | |
| 20 | 24 | 19.5 | 52 | 104 | 20 | 4 | FS2000G4M24H01N104 |
