Freze
Karbür Freze - Almold
- Çap aralığı
- Ø 4–20 mm
- Ölçü seçeneği
- 10 ölçü
- Ağız sayısı (Z)
- 2 / 3
- Kaplama
- DRYCUT
- Helis açısı
- 40°
- Norm
- DIN 6528 (düz)
Görseller

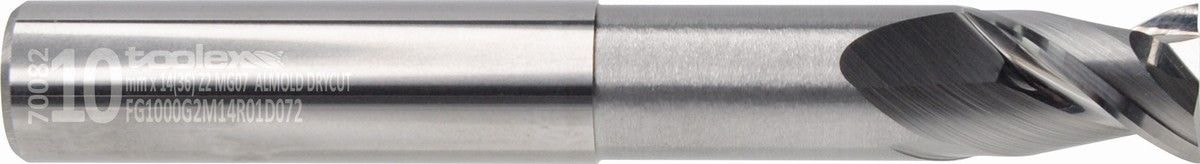

Ürün görselleri
Büyütmek için tıklayın
Kod anahtarı
Teknik özellikler
Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.
Tip
Freze
Kalite
NG-07
Referans çap
Ø 10 mm
Norm
DIN 6528 (düz)
Ağız sayısı
2 ağız

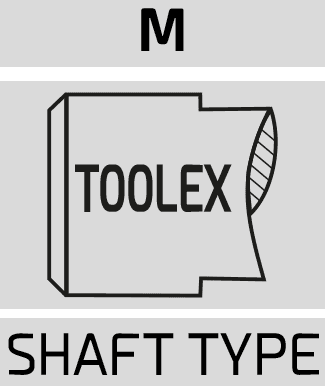

Sap tipi
Toolex (boyunlu)
Kesme boyu
14 mm

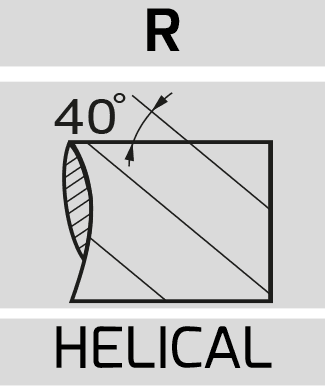

Helis açısı
40°
Kenar formu
Pah 0,1 × 45°
Kaplama
DRYCUT
Toplam boy
72 mm
Ölçüler
Ölçü tablosu

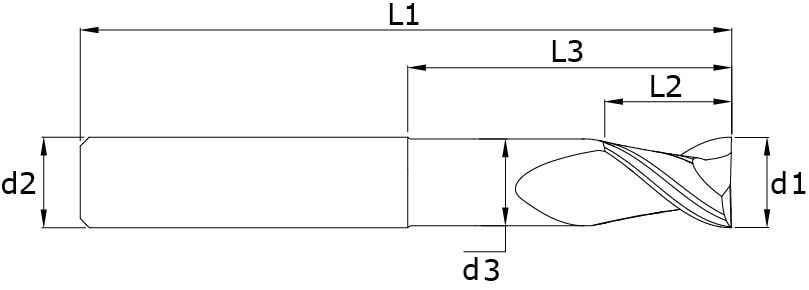

Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.
Teklife eklenecek kod
10 ölçü
Excel indir| Teklif | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 4 | 6 | 3.8 | 25 | 50 | 4 | 2-3 | FG0400G2M06R01B050 | FG0400G2M06R01D050 | |
| 5 | 7 | 4.8 | 25 | 50 | 5 | 2-3 | FG0500G2M07R01B050 | FG0500G2M07R01D050 | |
| 6 | 8 | 5.7 | 28 | 57 | 6 | 2-3 | FG0600G2M08R01B057 | FG0600G2M08R01D057 | |
| 8 | 10 | 7.6 | 32 | 63 | 8 | 2-3 | FG0800G2M10R01B063 | FG0800G2M10R01D063 | |
| 10 | 14 | 9.5 | 36 | 72 | 10 | 2-3 | FG1000G2M14R01B072 | FG1000G2M14R01D072 | |
| 12 | 16 | 11.5 | 42 | 83 | 12 | 2-3 | FG1200G2M16R01B083 | FG1200G2M16R01D083 | |
| 14 | 18 | 13.5 | 42 | 83 | 14 | 2-3 | FG1400G2M18R01B083 | FG1400G2M18R01D083 | |
| 16 | 20 | 15.5 | 46 | 92 | 16 | 2-3 | FG1600G2M20R01B092 | FG1600G2M20R01D092 | |
| 18 | 22 | 17.5 | 46 | 92 | 18 | 2-3 | FG1800G2M22R01B092 | FG1800G2M22R01D092 | |
| 20 | 24 | 19.5 | 52 | 104 | 20 | 2-3 | FG2000G2M24R01B104 | FG2000G2M24R01D104 |
