Freze
Karbür Freze - Sert Mold
- Çap aralığı
- Ø 4–20 mm
- Ölçü seçeneği
- 10 ölçü
- Ağız sayısı (Z)
- 4
- Kaplama
- nACo Multilayer
- Helis açısı
- 55°
- Norm
- DIN 6528 (düz)
Görseller

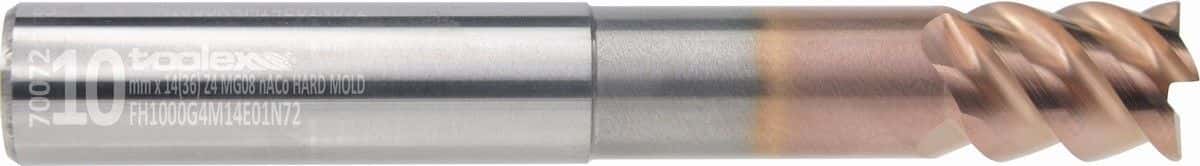

Ürün görselleri
Büyütmek için tıklayın
Kod anahtarı
Teknik özellikler
Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.
Tip
Freze
Kalite
NG-12
Referans çap
Ø 10 mm
Norm
DIN 6528 (düz)
Ağız sayısı
4 ağız
Sap tipi
Toolex (boyunlu)
Kesme boyu
14 mm

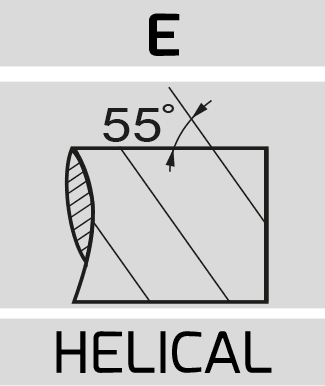

Helis açısı
55°
Kenar formu
Pah 0,1 × 45°
Kaplama
nACo Multilayer
Toplam boy
72 mm
Ölçüler
Ölçü tablosu

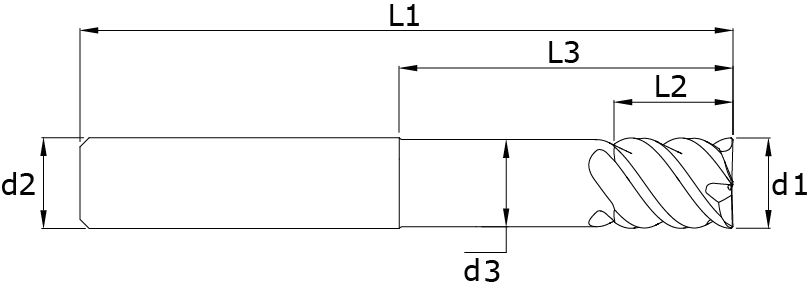

Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.
10 ölçü
Excel indir| Teklif | ||||||||
|---|---|---|---|---|---|---|---|---|
| 4 | 6 | 3.8 | 25 | 50 | 4 | 4 | FH0400G4M06E01N050 | |
| 5 | 7 | 4.8 | 25 | 50 | 5 | 4 | FH0500G4M07E01N050 | |
| 6 | 8 | 5.7 | 28 | 57 | 6 | 4 | FH0600G4M08E01N057 | |
| 8 | 10 | 7.6 | 32 | 63 | 8 | 4 | FH0800G4M10E01N063 | |
| 10 | 14 | 9.5 | 36 | 72 | 10 | 4 | FH1000G4M14E01N072 | |
| 12 | 16 | 11.5 | 42 | 83 | 12 | 4 | FH1200G4M16E01N083 | |
| 14 | 18 | 13.5 | 42 | 83 | 14 | 4 | FH1400G4M18E01N083 | |
| 16 | 20 | 15.5 | 46 | 92 | 16 | 4 | FH1600G4M20E01N092 | |
| 18 | 22 | 17.5 | 46 | 92 | 18 | 4 | FH1800G4M22E01N092 | |
| 20 | 24 | 19.5 | 52 | 104 | 20 | 4 | FH2000G4M24E01N104 |
