Freze

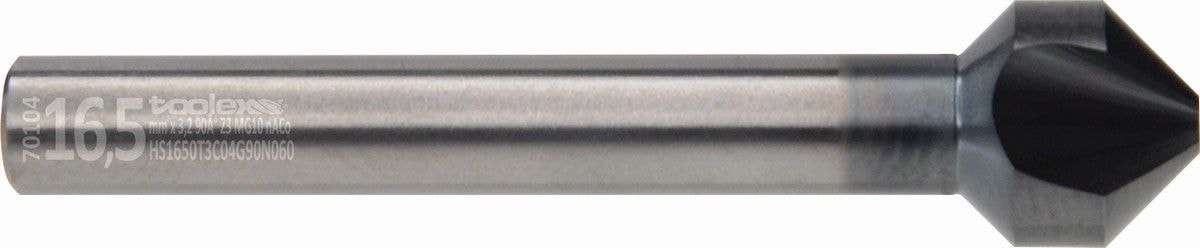

Karbür Havşa Freze
- Çap aralığı
- Ø 6,3–31 mm
- Ölçü seçeneği
- 9 ölçü
- Ağız sayısı (Z)
- 3
- Kaplama
- nACo Multilayer
- Helis açısı
- 0°
- Norm
- Toolex matkap normu
Görseller
Ürün görselleri
Büyütmek için tıklayın
Kod anahtarı
Teknik özellikler
Simgeler ürün ailesinin referans ölçüsünü Toolex ürün kodu sırasıyla tanımlar.
Tip
Havşa frezesi
Kalite
NG-10
Referans çap
Ø 10,4 mm
Norm
Toolex matkap normu
Ağız sayısı
3 ağız
Sap tipi
DIN 6535 HA
Kesme boyu
3 mm
Helis açısı
0°
Kenar formu
Kenar açısı 90°
Kaplama
nACo Multilayer
Toplam boy
50 mm
Ölçüler
Ölçü tablosu

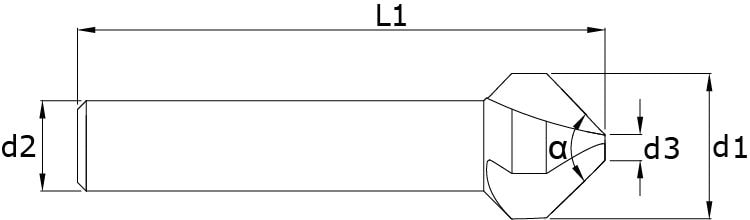

Ölçüler mm cinsindendir; sütun başlıkları teknik çizimdeki sembollere karşılık gelir. Her satırı ürün koduyla teklif sepetinize ekleyebilirsiniz.
Teklife eklenecek kod
9 ölçü
Excel indir| Teklif | ||||||||
|---|---|---|---|---|---|---|---|---|
| 6.3 | 90° | 2 | 45 | 5 | 3 | HS0630T3C02G90B045 | HS0630T3C02G90N045 | |
| 8.3 | 90° | 2 | 50 | 6 | 3 | HS0830T3C02G90B050 | HS0830T3C02G90N050 | |
| 10.4 | 90° | 2.5 | 50 | 6 | 3 | HS1040T3C03G90B050 | HS1040T3C03G90N050 | |
| 12.4 | 90° | 2.8 | 56 | 8 | 3 | HS1240T3C03G90B056 | HS1240T3C03G90N056 | |
| 15 | 90° | 3.2 | 60 | 10 | 3 | HS1500T3C04G90B060 | HS1500T3C04G90N060 | |
| 16.5 | 90° | 3.2 | 60 | 10 | 3 | HS1650T3C04G90B060 | HS1650T3C04G90N060 | |
| 20.5 | 90° | 3.5 | 63 | 10 | 3 | HS2050T3C04G90B063 | HS2050T3C04G90N063 | |
| 25 | 90° | 3.8 | 67 | 10 | 3 | HS2500T3C04G90B067 | HS2500T3C04G90N067 | |
| 31 | 90° | 4.2 | 71 | 12 | 3 | HS3100T3C05G90B071 | HS3100T3C05G90N071 |
